Popis:

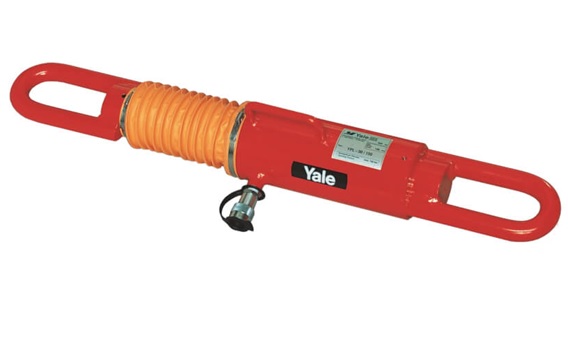

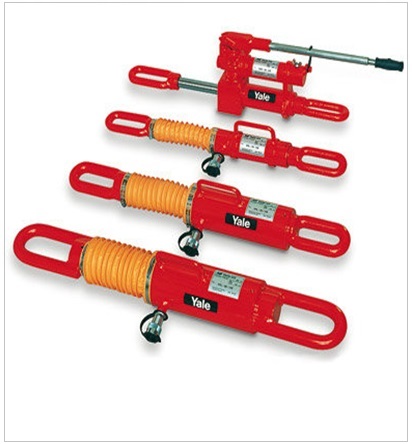

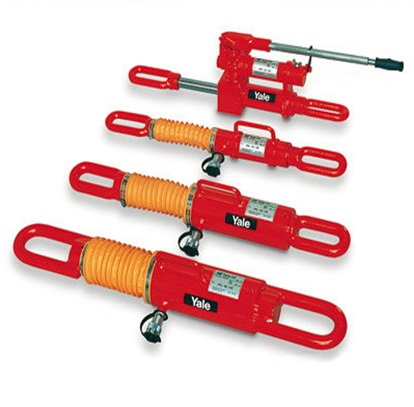

• Hydraulický válec Yale YPL, tažná síla 10.000 kg - 30.000 kg
• Maximální provozní tlak 700 bar
• Zdvih hydraulického válce 150 mm
• Použitelné v libovolné poloze
• Pružinový zpětný chod
• Kovová tažná oka
• S držadlem pro přenášení, rychlospojkou a ochrannou manžetou
• Připojovací závit 3/8" NPT
Vlastnosti:
• Mohou vyvinout značné tahové síly a přitom je lze ovládat s milimetrovou přesností pomocí ručních
nebo motoricky poháněných čerpadel.
• V klidové poloze jsou pístnice vysunuty a po připojení tlaku se kovaná oka stahují k sobě.
• Vestavěná tlačná pružina vytlačí pístnice zpět do klidové polohy, jakmile pomine působení tlaku.
• Jsou sériově vybaveny objímkou rychlospojky CFY-1 S ochranným prachovým víčkem CDF-9.

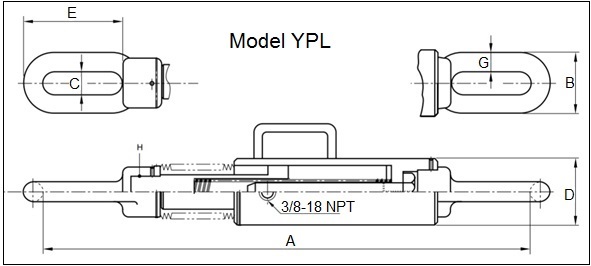

| Model | YPL-10/150 | YPL-20/150 | YPL-30/150 | YPL-51/150 | YPPS-10/150 |
|---|---|---|---|---|---|
| A, mm | 749 | 795 | 875 | 955 | 749 |
| B, mm | 78 | 95 | 120 | 150 | 78 |
| C, mm | 32 | 35 | 56 | 70 | 32 |
| D, mm | 68 | 105 | 121 | 156 | 68 |
| E, mm | 120 | 120 | 150 | 150 | 120 |
| G, mm | 23 | 30 | 32 | 40 | 23 |
| H, mm | M24 x 1,5 | M45 x 2 | M50 x 2 | M60 x 2 | M24 x 1,5 |
Parametry YPL:
| Model | Nosnost válce (t) |
Tlačná síla (kN) |
Zdvih (mm) |
Plocha pístu (cm2) |
Max. obsah oleje (cm3) |
Stavební výška (mm) |
Hmotnost (kg) |
|---|---|---|---|---|---|---|---|
| YPL-10/150 | 10 | 100 | 150 | 14,2 | 213 | 750 | 9 |
| YPL-20/150 | 20 | 200 | 150 | 30,6 | 459 | 795 | 22 |
| YPL-30/150 | 30 | 300 | 150 | 42,2 | 639 | 875 | 29 |
| YPL-51/150 | 51 | 510 | 150 | 74,6 | 1.120 | 955 | 59 |
| YPPS-10/150 | 10 | 100 | 150 | 14,2 | 213 | 750 | 19 |
Dotaz k produktu Hydraulický válec, typ YPL.
