Hydraulický válec YALE, typ YS

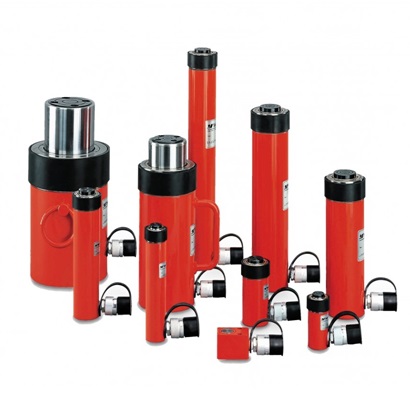

Univerzální hydraulický válec Yale YS

Popis:
• Hydraulický válec Yale YS, nosnost 5.000 kg - 100.000 kg
• Maximální provozní tlak 700 bar.
• Připojovací závit 3/8" NPT.
• Jednočinná funkce s pružinovým chodem.
• Těleso válce i pístnice jsou zhotoveny z chrommolybdenové oceli, zušlechtěné tepelným zpracováním.
• Válce typ YS-50/100 až YS-50/160 jsou opatřeny držadly pro přenášení.
• Válce typ YS-50/320 až YS-100/200 jsou opatřeny závěsnými oky pro zvedání.

Vlastnosti:
• Vyznačují se extrémně velkou odolností vůči bočnímu zatížení.

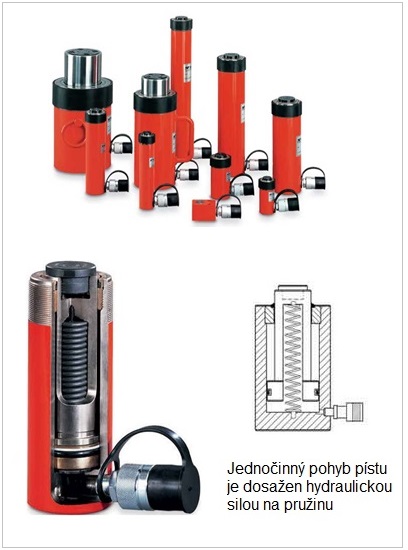

• Snadné zacházení umožňuje vratná pružina pro zpětný chod a tudíž pouze jedním vývodem pro tlakovou hadici.
• Lze použít pro veškeré práce, při kterých se vyskytuje potřeba tlačné síly.

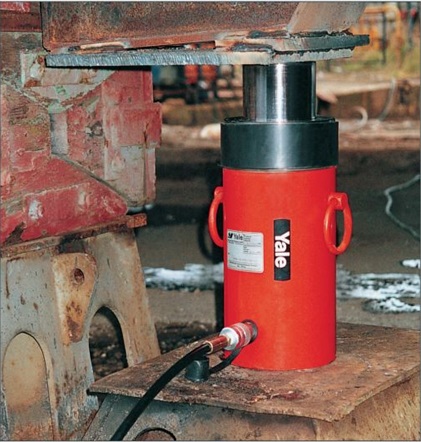

• Použití např. při vylisovávání hřídelů, rovnání svařovaných konstrukcí, zvedání do malých výšek, podpírání, popřípadě pro všechny univerzální montážní a opravárenské práce.
• Sériová vybavení objímkou rychlospojky CFY-1 s ochranným prachovým víčkem CDF-9,
včetně objímky rychlospojky a tlačného nástavce s metrickými upevňovacími závity.
• Metrické upevňovací závity umožnují těmto válcům zabudování do různých zařízení nebo do dílenských lisů.
• Rozměry válce Yale YS_PDF

Tabulka - parametry válce Yale YS:

Nosnost válce (t)	Model	Tlačná síla (kN)	Zdvih (mm)	Plocha pístu (cm2)	Max. obsah oleje (cm3)	Stavební výška (mm)	Vnější Ø válce (mm)	Hmotnost (kg)
5	YS-5/15	50	15	7,2	11	45	41	0,9
5	YS-5/25	50	25	7,2	18	97	42	1,0
5	YS-5/75	50	75	7,2	53	157	42	1,5
5	YS-5/127	50	127	7,2	90	214	42	2,0
5	YS-5/180	50	180	7,2	127	267	42	2,4
10	YS-10/25	100	25	14,3	37	90	57	1,6
10	YS-10/50	100	50	14,3	73	125	57	2,1
10	YS-10/100	100	100	14,3	146	178	57	2,8
10	YS-10/150	100	150	14,3	218	250	57	4,1
10	YS-10/200	100	200	14,3	291	300	57	4,7
10	YS-10/250	100	250	14,3	363	352	57	5,5
10	YS-10/300	100	300	14,3	436	407	57	6,3
15	YS-15/25	150	25	21,5	53	110	67	2,7
15	YS-15/50	150	50	21,5	106	140	67	3,3
15	YS-15/100	150	100	21,5	213	190	67	4,3
15	YS-15/150	150	150	21,5	319	260	67	5,8
15	YS-15/200	150	200	21,5	425	310	67	7,0
15	YS-15/250	150	250	21,5	531	365	67	8,0
15	YS-15/300	150	300	21,5	637	420	67	9,0
15	YS-15/350	150	350	21,5	744	472	67	10,0
23	YS-23/25	230	25	32,9	83	116	85	5,0
23	YS-23/50	230	50	32,9	166	150	85	6,0
23	YS-23/100	230	100	32,9	332	202	85	7,5
23	YS-23/160	230	160	32,9	531	277	85	10,0
23	YS-23/210	230	210	32,9	697	330	85	12,0
23	YS-23/250	230	250	32,9	830	376	85	13,5
23	YS-23/300	230	300	32,9	996	428	85	15,0
23	YS-23/345	230	345	32,9	1.145	477	85	16,5
30	YS-30/125	300	125	42,9	552	245	102	13,0
30	YS-30/200	300	200	42,9	884	325	102	17,0
50	YS-50/50	500	50	71,5	355	170	125	15,0
50	YS-50/100	500	100	71,5	709	220	125	19,0
50	YS-50/160	500	160	71,5	1.135	285	125	24,0
50	YS-50/320	500	320	71,5	2.269	460	125	37,0
70	YS-70/150	700	150	100,0	1.478	285	146	32,0
70	YS-70/330	700	330	100,0	3.252	490	146	52,0
100	YS-100/100	1.000	100	143,0	1.432	275	180	43,0
100	YS-100/200	1.000	200	143,0	2.863	375	180	64,0
