• Použití všude tam, kde je k dispozici málo volného prostoru.
• Maximální provozní tlak 700 bar.

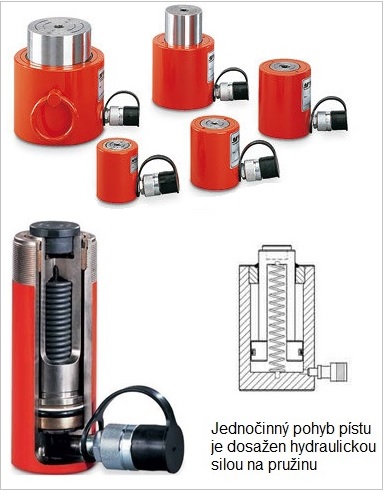

• Jednočinná funkce s pružinovým vratným chodem.
• Pístnice tvrdě pochromována, vedena dvojitým bronzovým pouzdrem.
• Těleso válce i pístnice jsou zhotoveny z chrommolybdenové oceli, zušlechtěné tepelným zpracováním.
• Sériová vybavení objímkou rychlospojky CFY-1 S ochranným prachovým víčkem CDF-9.
• YLS 100/55 je opatřen dvěma oky pro zvedán.Í
• YFS 100/15 je opatřen držadlem pro přenášení.
Vlastnosti:

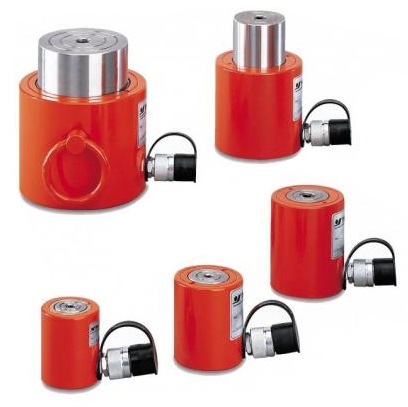

• Velmi kompaktní hydraulické válce určené pro všeobecné zvedání a polohování.
• Tyto hydraulické válce s nízkou stavební výškou jsou ideální pro všechny základní zvedací aplikace,
kde je vyžadován vysoký výkon, nízká výška, přenosnost a nízká hmotnost.
• Dodáváno včetně objímky rychlospojky.
| Nosnost válce (t) |
Model | EAN-kód 4025092* |
Tlačná síla (kN) |
Zdvih (mm) |
Plocha pístu (cm2) |
Max. obsah oleje (cm3) |
Stavební výška (mm) |
Vnější Ø válce (mm) |
Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 10 | YLS-10/35 | *150804 | 100 | 35 | 14,3 | 51 | 86 | 70 | 2,5 |
| 20 | YLS-20/45 | *150811 | 200 | 45 | 28,6 | 128 | 100 | 85 | 4,0 |
| 30 | YLS-30/60 | *150828 | 300 | 60 | 42,9 | 266 | 120 | 100 | 6,5 |
| 50 | YLS-50/60 | *150835 | 500 | 60 | 71,5 | 426 | 122 | 125 | 10,4 |
| 100 | YLS-100/55 | *150842 | 1.000 | 55 | 143,0 | 788 | 141 | 170 | 24,0 |
| Modell | YLS-10/35 | YLS-20/45 | YLS-30/60 | YLS-50/60 | YLS-100/55 |
|---|---|---|---|---|---|
| A, mm | 86 | 100 | 120 | 122 | 141 |
| B, mm | 121 | 145 | 180 | 182 | 196 |
| D, mm | 70 | 85 | 100 | 125 | 170 |
| D1, mm | - | - | - | - | - |
| E, mm | 43 | 60 | 75 | 95 | 135 |
| F, mm | 38 | 50 | 57 | 75 | 120 |
| H, mm | 16 | 17 | 19 | 19 | 26 |
| M, mm | - | - | - | - | 148 |
| Q, mm | - | - | - | - | - |
| R, mm | 54 | 54 | 54 | 54 | 54 |
| S, mm | - | - | - | - | 25 |
| Z, ° | 10 | 10 | 5 | 5 | - |
