• Použití všude tam, kde je k dispozici málo volného prostoru.
• Maximální provozní tlak 700 bar
• Jednočinná funkce s pružinovým vratným chodem
• Velmi nízká stavební výška
• Pístnice tvrdě pochromována, vedena dvojitým bronzovým pouzdrem
• Těleso válce i pístnice jsou zhotoveny z chrommolybdenové oceli, zušlechtěné tepelným zpracováním
• Sériová vybavení objímkou rychlospojky CFY-1 S ochranným prachovým víčkem CDF-9
• YLS 100/55 je opatřen dvěma oky pro zvedán
• YFS 100/15 je opatřen držadlem pro přenášení

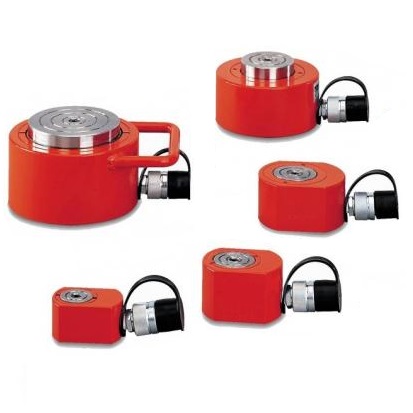

• Velmi kompaktní hydraulické válce určené pro všeobecné zvedání a polohování.
• Tyto hydraulické válce s nízkou stavební výškou jsou ideální pro všechny základní zvedací aplikace.
kde je vyžadován vysoký výkon, nízká výška, přenosnost a nízká hmotnost.
• Včetně objímky rychlospojky.
| Nosnost válce (t) |
Model | EAN-kód 4025092* |
Tlačná síla (kN) |
Zdvih (mm) |
Plocha pístu (cm2) |
Max. obsah oleje (cm3) |
Stavební výška (mm) |
Vnější Ø válce (mm) |
Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 10 | YFS-10/11 | *150750 | 100 | 11 | 14,3 | 16 | 43 | 56 | 1,5 |
| 20 | YFS-20/15 | *150767 | 200 | 15 | 28,6 | 31 | 60 | 76 | 3,0 |
| 30 | YFS-30/15 | *150774 | 300 | 15 | 44,2 | 66 | 60 | 96 | 4,2 |
| 50 | YFS-50/15 | *150781 | 500 | 15 | 71,5 | 107 | 70 | 145 | 8,7 |
| 100 | YFS-100/15 | *150798 | 1.000 | 15 | 143,0 | 215 | 91 | 170 | 16,0 |

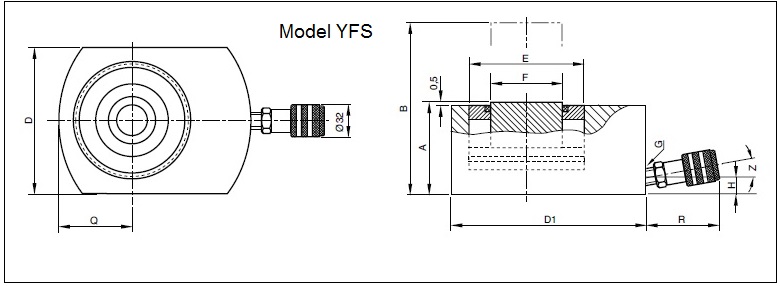

| Modell | YFS-10/11 | YFS-20/15 | YFS-30/15 | YFS-50/15 | YFS-100/15 |
|---|---|---|---|---|---|
| A, mm | 43 | 60 | 60 | 70 | 91 |
| B, mm | 54 | 75 | 75 | 85 | 106 |
| D, mm | 56 | 76 | 96 | 145 | 170 |
| D1, mm | 83 | 95 | 115 | - | - |
| E, mm | 43 | 60 | 75 | 95 | 135 |
| F, mm | 38 | 50 | 57 | 75 | 120 |
| H, mm | 16 | 19 | 19 | 19 | 22 |
| M, mm | - | - | - | - | 85 |
| Q, mm | 28 | 38 | 48 | - | - |
| R, mm | 54 | 54 | 54 | 54 | 54 |
| S, mm | - | - | - | - | 55 |
| Z, ° | 10 | 5 | 5 | 5 | - |
