Popis:

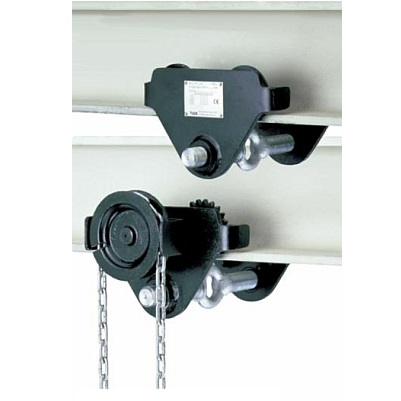

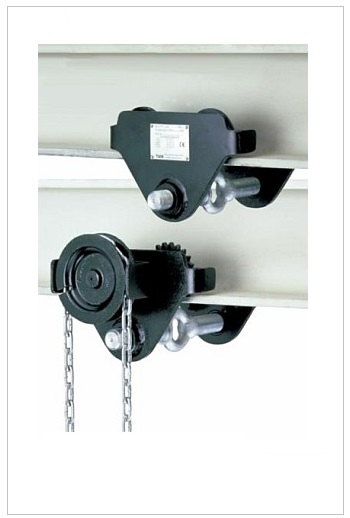

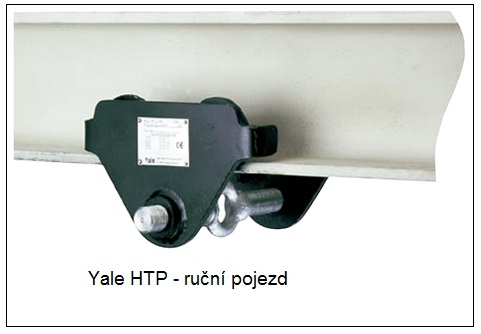

• Yale HTP: postrkový pojezd.
• Yale HTG: převodový pojezd - pohonem je ruční řetěz.
• Nosnost 500 kg - 20.000 kg.
• Určeno pro různé šířky nosníku a různé profily (např. I, INP, IPE a IPB).
• Kolečka s kuličkovými ložisky zapouzdřená s trvalým mazáním pro optimální chod.
• Kolečka jsou dimenzována pro maximální sklon příruby nosníku 14%.
• Sériově vybaven podpěrkami pro případ rozlomení pojezdové kladky.
• Zařízení slouží k přesnému polohování a snadné manipulaci s většími břemeny.
Doplňkové vybavení:
• Nájezdové zarážky.
• Aretační zařízení.
• Řetězy ručního pohonu z nerezové oceli.
Parametry HTP/HTG:
| Typ | Nosnost (kg) |
Velikost | Šířka nosníku b (mm) |
Tloušťka nosníku t max. (mm) |
Radius oblouku min. (m) |
Potřebná síla při plné zátěži (daN) |
Hmotnost* (kg) |
Hmotnost** s ručním zařízením (kg) |
|---|---|---|---|---|---|---|---|---|
| HTP 500 | 250 | A | 50 – 220 | 25 | 0,9 | – | 8,0 | 14,5 |
| HTP 1000 | 500 | A | 50 – 220 | 25 | 0,9 | – | 9,0 | 17,0 |
| HTP 2000 | 1.000 | A | 66 – 220 | 25 | 1,15 | – | 16,0 | 24,0 |
| HTP 3000 | 1.500 | A | 74 – 220 | 25 | 1,4 | – | 32,0 | 41,2 |
| HTP 5000 | 2.000 | A | 90 – 220 | 25 | 1,8 | – | 48,0 | 58,5 |
| HTP 500 | 3.000 | B | 160 – 300 | 40 | 0,9 | – | 10,6 | 17,1 |
| HTP 1000 | 4.000 | B | 160 – 300 | 40 | 0,9 | – | 12,0 | 20,0 |
| HTP 2000 | 5.000 | B | 160 – 300 | 40 | 1,15 | – | 19,3 | 27,3 |
| HTP 3000 | 6.000 | B | 160 – 300 | 40 | 1,4 | – | 35,8 | 45,0 |
| HTP 5000 | 6.000 | B | 180 – 300 | 40 | 1,8 | – | 52,2 | 62,7 |
| HTG 500 | 500 | A | 50 – 220 | 25 | 0,9 | 3 | 9,7 | 16,2 |
| HTG 1000 | 1.000 | A | 50 – 220 | 25 | 0,9 | 6 | 11,2 | 19,2 |
| HTG 2000 | 2.000 | A | 66 – 220 | 25 | 1,15 | 7 | 18,0 | 26,0 |
| HTG 3000 | 3.000 | A | 74 – 220 | 25 | 1,4 | 7 | 35,4 | 44,6 |
| HTG 5000 | 5.000 | A | 90 – 220 | 25 | 1,8 | 9 | 51,8 | 62,3 |
| HTG 500 | 500 | B | 160 – 300 | 40 | 0,9 | 3 | 12,6 | 19,1 |
| HTG 1000 | 1.000 | B | 160 – 300 | 40 | 0,9 | 6 | 14,1 | 22,1 |
| HTG 2000 | 2.000 | B | 160 – 300 | 40 | 1,15 | 7 | 21,3 | 29,3 |
| HTG 3000 | 3.000 | B | 160 – 300 | 40 | 1,4 | 7 | 39,2 | 48,4 |
| HTG 5000 | 5.000 | B | 180 – 300 | 40 | 1,8 | 9 | 56,0 | 66,5 |
| HTG 8000 | 8.000 | B | 125 – 310 | 40 | 1,8 | 14 | 104,0 | – |
| HTG 10000 | 10.000 | B | 125 – 310 | 40 | 1,8 | 14 | 104,0 | – |
| HTG 15000 | 15.000 | B | 125 – 310 | 40 | 5,0 | 29 | 230,0 | – |
| HTG 20000 | 20.000 | B | 125 – 310 | 40 | 5,0 | 29 | 230,0 | – |
