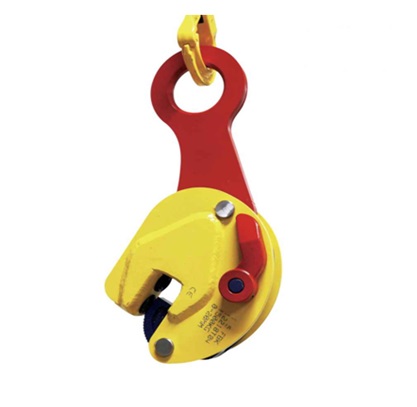

• Používá se ke zvedání, transportu a horizontální otáčení ocelových nosníků a transportu profilů a konstrukcí.
• Je vybavena bezpečnostní pákou, která zajišťuje v zavřeném stavu aretaci břemena ve svěrce.
• Může se použít pouze tam, kde je zaručen účinek celé délky svěrky na přírubě nosníku.
• Nosnost svěrky a její rozsah rozevření čelistí je jasně vyznačena na tělese svěrky.
• Bezpečnostní pojistka, která v uzavřeném stavu aretuje svěrku na břemenu.
• Pro správné použití je potřeba, aby celá svěrná délka svěrky působila na pásnici ocelového profilu.
• Speciální tvar závěsu svěrky udržuje těžiště nad osou profilu, což umožňuje snadné stohování nebo polohování profilu.
• Bezpečnostní pojistka v uzavřeném stavu aretuje svěrku na břemenu.
• Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.

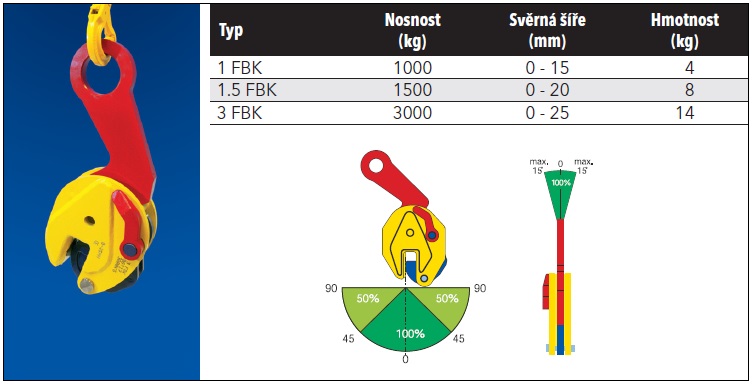

• Redukce nosnosti při různých úhlech zavěšení - viz obr.
• Minimální hmotnost manipulovaného břemena by neměla být menší než 10% maximální kapacity svěrky.
| Katalogové č. |
Type | Nosnost kg |
Svěrná šířka (R) (mm) |

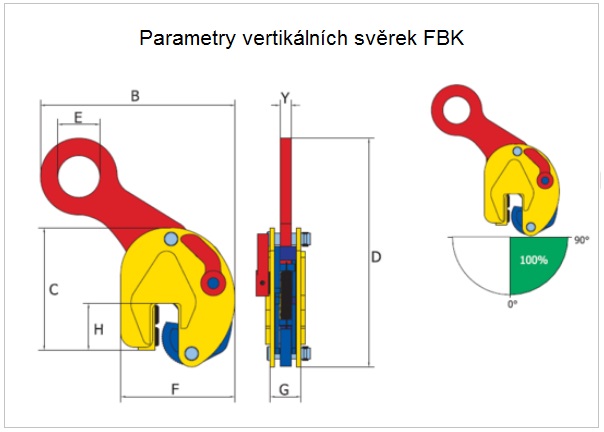

Rozměry v mm | Hmotnost kg |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B | C | D | E | F | G | H | |||||
| 851010 | 1 FBK | 1000 | 0 - 15 | 175 | 148 | 226 | 35 | 130 | 35 | 47 | 3 |
| 851000 | 1.5 FBK | 1500 | 0 - 20 | 265 | 200 | 345 | 60 | 165 | 56 | 67 | 8 |
| 851100 | 3 FBK | 3000 | 0 - 25 | 325 | 235 | 410 | 72 | 192 | 77 | 65 | 16 |
