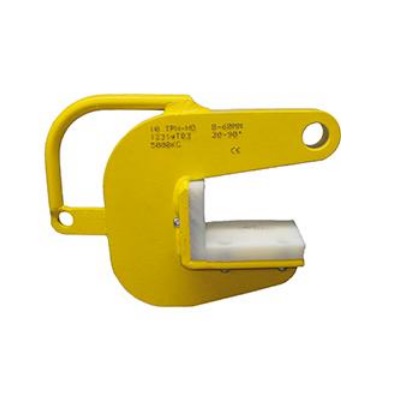

• Horizontální zvedací háková svěrky na trubky!
• Svěrky TPH-HD jsou určeny pro horizontální manipulace s ocelovými nebo betonovými trubkami.
• Svěrky Terrier TPH-HD jsou dodávány v párech.
• Dosedací plochy svěrek jsou opatřeny polyuretanovým obložením zabraňujícím poškození břemena při manipulaci.
• Hodnoty nosností jsou pro použití v páru.
• Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.
• Kompaktní tvar a relativně malá vlastní hmotnost s velkou nosností.
• Povrch svěrky je opatřen „speciálním“ plastem.

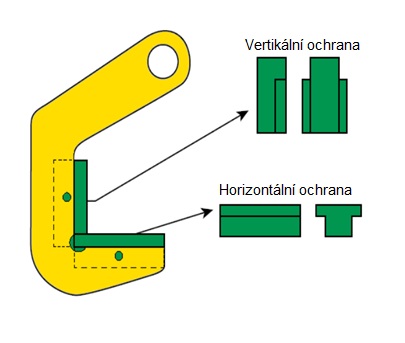

• Plastový kryt svěrky je možné snadno vyměnit.
• Horizontální zvedací svěrky Terrier TPH-HD musí být vždy používány v párech (nebo jejich násobcích).

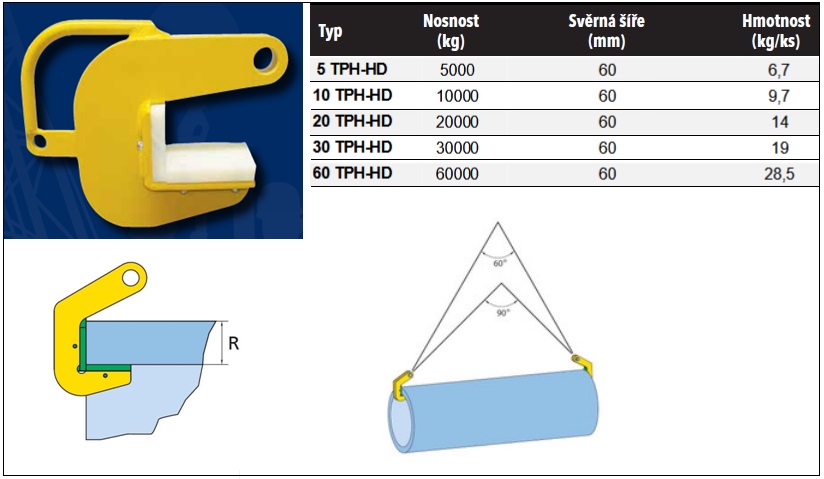

• Redukce nosnosti při různých úhlech zavěšení - viz obr.

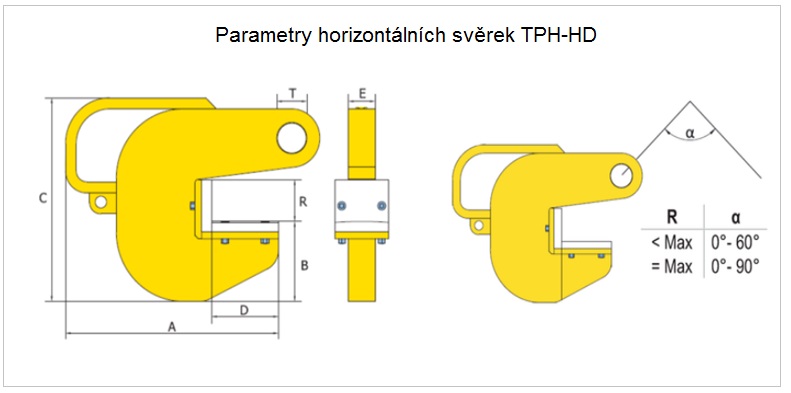

| Katalogové č. |
Typ | Nosnost kg |
Svěrná šířka (R) (mm) |
Rozměry v mm | Hmotnost kg |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | T | |||||
| 965050 | 5 TPH-HD | 5000 | 60 | 271 | 85 | 230 | 100 | 20 | 26 | 7 |
| 965100 | 10 TPH-HD | 10000 | 60 | 271 | 85 | 230 | 100 | 30 | 26 | 10 |
| 965200 | 20 TPH-HD | 20000 | 60 | 290 | 105 | 270 | 100 | 35 | 36 | 14 |
| 965300 | 30 TPH-HD | 30000 | 60 | 310 | 115 | 293 | 100 | 40 | 43 | 19 |
| 965600 | 60 TPH-HD | 60000 | 60 | 310 | 120 | 293 | 100 | 60 | 67 | 35 |
