• Pro horizontální transport prohýbajících se plechů, které se při zvedání prohýbají.
• Použití vždy v páru nebo spolu s jeřábovou traverzou dva i více párů svěrek.
• Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.
• Maximální svěrný úhel 60°.
• K připojení vázacího prostředku se používá šroubovací třmen.
• Kompaktní tvar a relativně malá vlastní hmotnost s velkou nosností.
• Hodnoty nosností jsou pro použití v páru.
• Horizontální zvedací svěrky Terrier TDH musí být vždy používány v párech (nebo jejich násobcích).

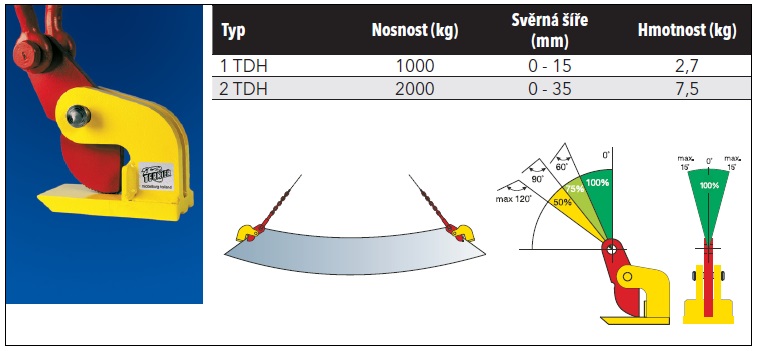

• Redukce nosnosti při různých úhlech zavěšení - viz obr.
| Katalogové č. |
Typ | Nosnost kg |
Svěrná šířka (R) (mm) |
Rozměry v mm | Hmotnost kg |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| 970100 | 1 TDH | 1000 | 0 - 15 | 167 | 140 | 65 | 10 | 100 | 22,5 | 15 | 13 | 2,7 |
| 970200 | 2 TDH | 2000 | 0 - 35 | 235 | 180 | 80 | 20 | 115 | 26 | 15 | 13 | 7,5 |
| 970400 | 4 TDH | 4000 | 0 - 50 | 310 | 235 | 130 | 35 | 130 | 40 | 20 | 25 | 20 |
| 970600 | 6 TDH | 6000 | 0 - 50 | 310 | 235 | 130 | 35 | 130 | 40 | 20 | 25 | 20 |
Dotaz k produktu Horizontální zvedací svěrka TERRIER TDH.
