• Pro horizontální transport jednoho plechu nebo svazku více plechů.
• Použití vždy v páru nebo spolu s jeřábovou traverzou dva i více párů svěrek.
• Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.
• Kompaktní tvar a relativně malá vlastní hmotnost s velkou nosností.
• K připojení vázacího prostředku se používá šroubovací třmen.

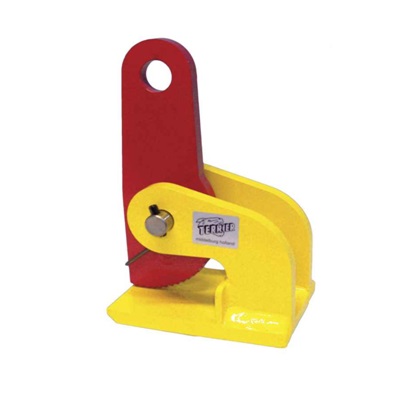

• FHX-V má zabudovanou torzní pružinu, která zajistí stabilní polohu svěrky na desce.
• Hodnoty nosností jsou pro použití v páru.

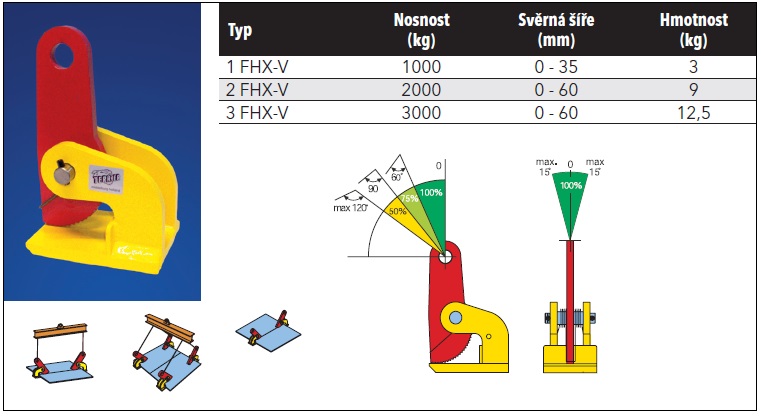

• Redukce nosnosti při různých úhlech zavěšení - viz obr.
| Katalogové č. |
Typ | Nosnost kg |
Svěrná šířka (R) (mm) |

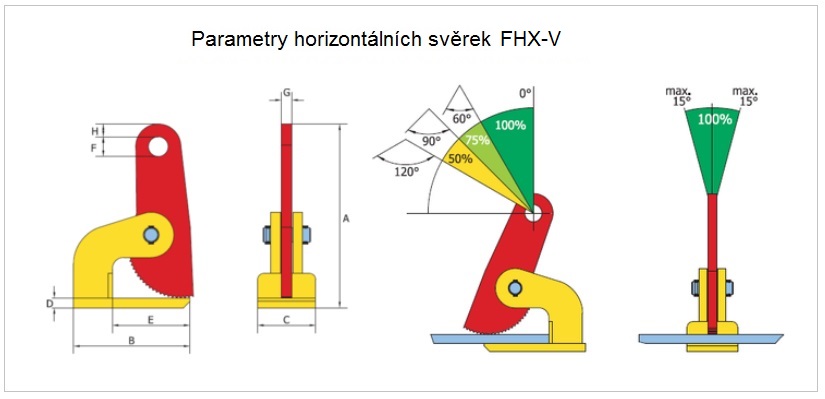

Rozměry v mm | Hmotnost kg |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||
| 953101 | 1 FHX-V | 1000 | 0 - 35 | 193 | 140 | 85 | 10 | 100 | 25 | 15 | 11,5 | 3 |
| 953201 | 2 FHX-V | 2000 | 0 - 60 | 290 | 180 | 125 | 15 | 115 | 30,5 | 16 | 19 | 9 |
| 953301 | 3 FHX-V | 3000 | 0 - 60 | 293 | 180 | 125 | 20 | 115 | 30,5 | 16 | 19 | 10 |
| 953401 | 4 FHX-V | 4000 | 0 - 60 | 310 | 220 | 165 | 30 | 140 | 30,5 | 20 | 19 | 15 |
| 953601 | 6 FHX-V | 6000 | 0 - 60 | 310 | 220 | 165 | 30 | 140 | 30,5 | 20 | 19 | 15 |
