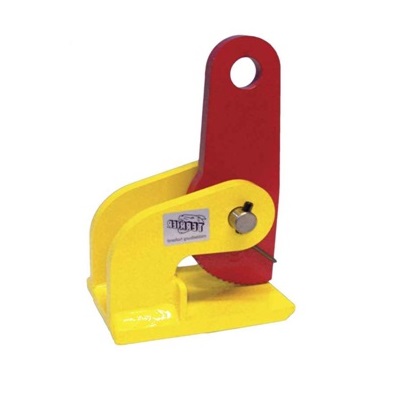

Horizontální zvedací svěrka TERRIER FHX/FHSX

Závěsná horizontální svěrka Terrier, typ FHX/FHSX

• Pro horizontální zvedání a dopravu ocelových plechů.
• Použití vždy v páru nebo spolu s jeřábovou traverzou dva i více párů svěrek.
• Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.
• Kompaktní tvar a relativně malá vlastní hmotnost s velkou nosností.
• K připojení vázacího prostředku se používá šroubovací třmen.

Zvedací bezpečnostní svěrky Terrier / Lifting Clamps Terrier FHX/FHSX

• FHX - provedení se standardní svěrnou šířkou
• FHSX - provedení s větší svěrnou šířkou
• Zvedací svěrky Terrier FHX/FHSX musí být vždy používány v párech (nebo jejich násobcích).

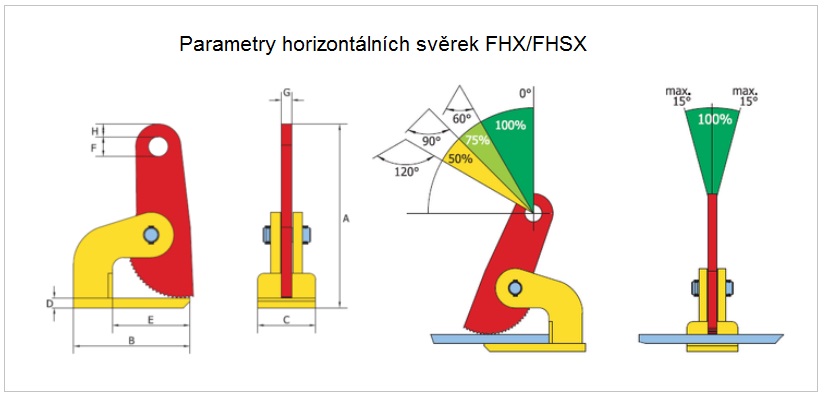

• Redukce nosnosti při různých úhlech zavěšení - viz obr.

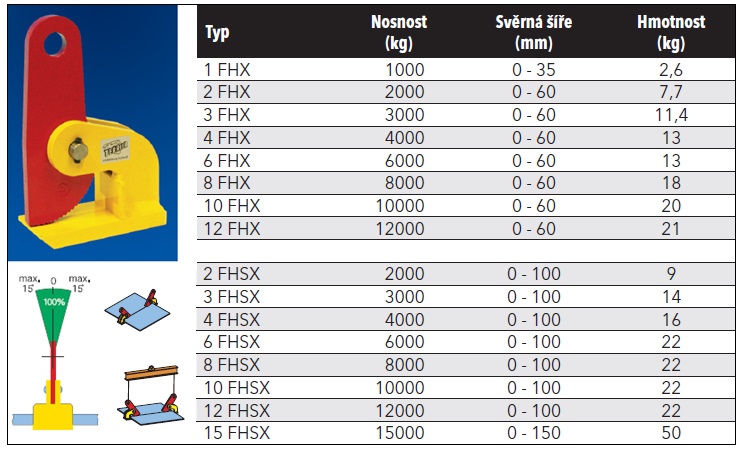

Katalogové č.	Typ	Nosnost kg	Svěrná šířka (R) (mm)	Rozměry v mm								Hmotnost kg
Katalogové č.	Typ	Nosnost kg	Svěrná šířka (R) (mm)	A	B	C	D	E	F	G	H	Hmotnost kg
953100	1 FHX	1000	0 - 35	188	140	65	10	100	25	15	11,5	2,6
953200	2 FHX	2000	0 - 60	290	180	90	15	115	30,5	16	19	7,5
953300	3 FHX	3000	0 - 60	293	180	90	20	118	30,5	16	19	11,4
953400	4 FHX	4000	0 - 60	306	220	105	25	145	30,5	20	19	13
953600	6 FHX	6000	0 - 60	306	220	110	25	145	30,5	20	19	13
953800	8 FHX	8000	0 - 60	335	225	120	35	135	30,5	30	19	18
953010	10 FHX	10000	0 - 60	335	225	120	35	135	30,5	30	19	20
953012	12 FHX	12000	0 - 60	335	225	120	35	135	30,5	30	19	21
954200	2 FHSX	2000	0 -100	380	180	90	15	120	30,5	15	19	9
954300	3 FHSX	3000	0 -100	390	180	90	20	120	30,5	15	19	14
954400	4 FHSX	4000	0 -100	415	220	105	25	145	30,5	20	19	16
954600	6 FHSX	6000	0 -100	415	220	120	25	145	30,5	20	19	22
954800	8 FHSX	8000	0 -100	430	225	120	35	135	30,5	30	19	22
954010	10 FHSX	10000	0 -100	430	225	120	35	135	30,5	30	19	22
954012	12 FHSX	12000	0 -100	430	225	120	35	135	30,5	30	19	22
853820	15 FHSX	15000	0 -150	665	350	140	35	240	45	35	28	50
