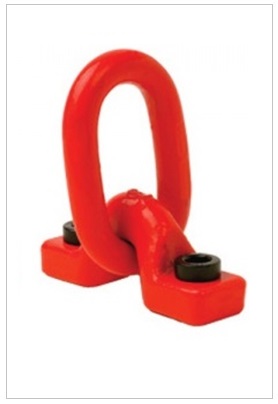

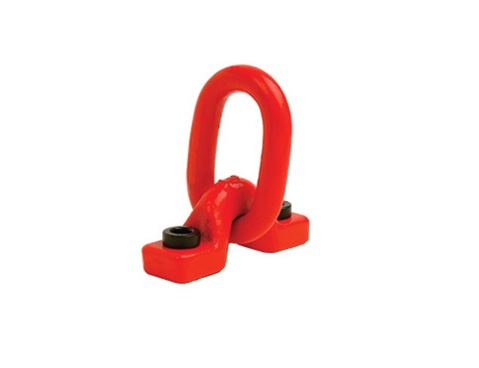

Šroubovací sklopný bod THIELE, typ TWN/SLP

Bod se závitovými šrouby sklopný THIELE-TWN

Popis:

• Výrobce THIELE / TWN 0122 Lifting Point
• Pevnostní třída 8.
• Bod šroubovací a sklopný o 180°
• Nosnost 3,1 t - 36 t při úhlu sklonu 90°
• Velikost závitu M16 - M56
• Šrouby s vysokou pevností testované na trhání.
• Možnost maximálního provozního zatížení v každém směru.
• Široký rozsah oka zjednodušuje upevnění háku.

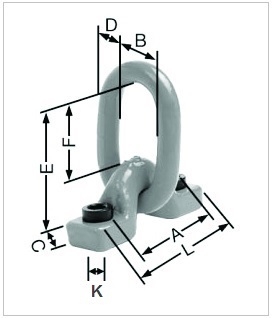

Parametry bodu TWN

Model	Nosnost	Závit šroubů	Rozměry (mm)									Hmotnost
TWN	kg	M	A	B	C	D	E	F	L	K	H	kg
TWN-10 / SLP-3	3150	M16×45	90	40	38	18	132	57	130	20	25	1,5
TWN-13 / SLP-5	5300	M20×60	115	50	48	22	173	79	165	24	36	3,1
TWN-16 / SLP-8	8000	M30×80	150	65	62	26	213	93	212	30	50	6,4
TWN-22 / SLP-15	15000	M36×90	175	75	72	36	263	114	255	37	53	12,2
TWN-26 / SLP-20	20000	M42×110	200	95	90	45	315	142	295	43	67	19,3
TWN-28 / SLP-25	25000	M45×110	200	95	90	45	315	142	295	43	67	20,2
TWN-32 / SLP-31	31500	M56×135	230	110	100	48	383	193	330	47	88	31,7
TWN-34 / SLP-36	36000	M56×135	230	110	100	48	383	193	330	47	88	31,7

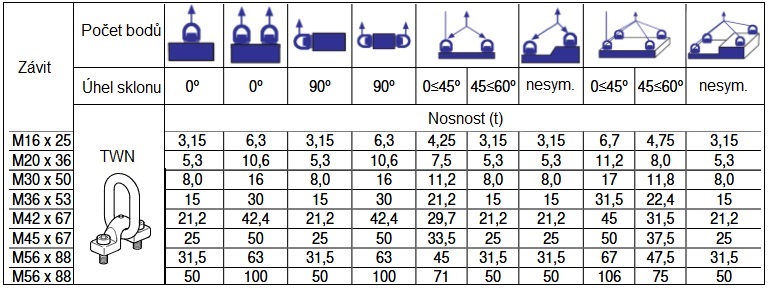

Tabulka nosností bodu TWN
