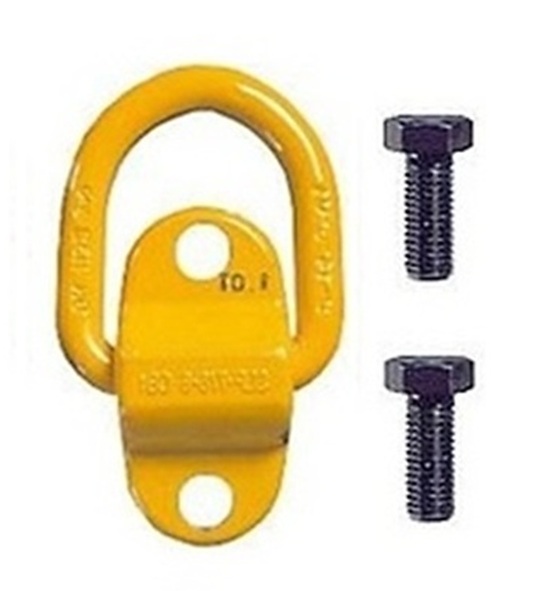

Popis produktu:
• SLP je jednokozlíkový sklopný zvedací bod v pevnostní třídě 8.
• Velikost závitu M14 - M20.
• Nosnost 1 t - 5 t při úhlu sklonu 0° i 90°

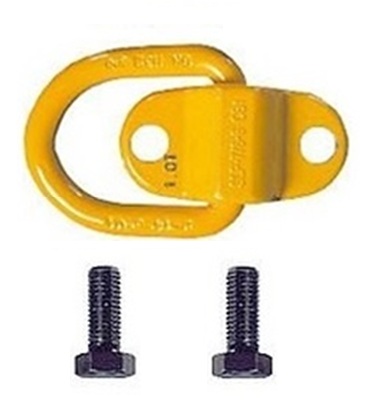

• Oko sklopné o 180°

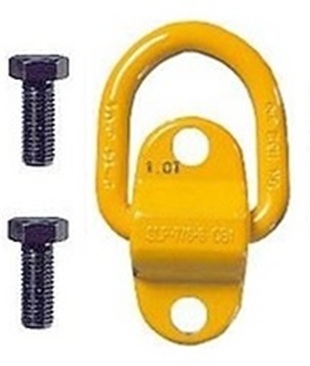

• Dodáváno se šrouby s šestihrannou hlavou.
• Možnost maximálního zatížení v každém směru.

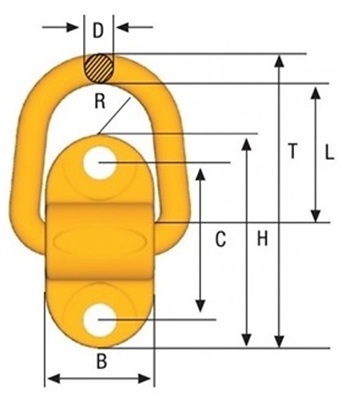

Parametry / rozměry:
| Označení | Závit | Rozměry v mm | ||||||
|---|---|---|---|---|---|---|---|---|
| B | C | D | H | L | T | R | ||
| SLP 1 | M14 | 50 | 72 | 14 | 98 | 55 | 139 | 24 |
| SLP 3 | M16 | 58 | 84 | 17 | 114 | 58 | 152 | 29 |
| SLP 5 | M20 | 64 | 116 | 22 | 160 | 74 | 203 | 33 |
| Počet bodů | 1 | 1 | 2 | 2 | 2 | 2 | 3 nebo 4 | 3 nebo 4 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Uvázání |  |
 |
 |
 |
 |
 |
 |
 |
||
| Úhel sklonu | 0° | 90° | 0° | 90° | 0-45° | 45-60° | nesymetr. | 0-45° | 45-60° | nesymetr. |
| SLP 1 | 1 | 1 | 2 | 2 | 1,4 | 1 | 1 | 2,1 | 1,5 | 1 |
| SLP 3 | 3 | 3 | 6 | 6 | 4,2 | 3 | 3 | 6,3 | 4,5 | 3 |
| SLP 5 | 5 | 5 | 10 | 10 | 7 | 5 | 5 | 10,5 | 7,5 | 5 |
