Šroubovací bod sklopný ACTEK, typ SHR

  • 5-10 dní
  • Hts
0,00 Kč
0,00 Kč bez DPH
Vložit do košíku

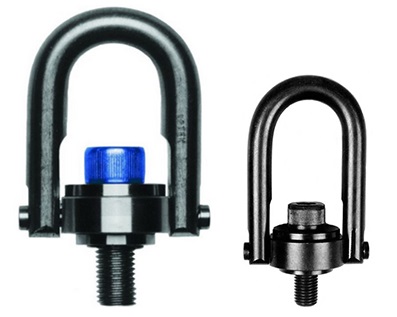

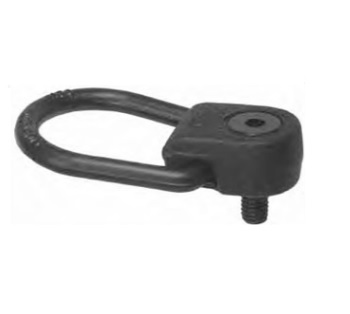

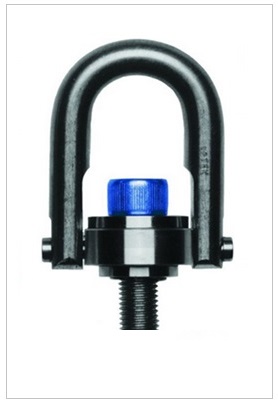

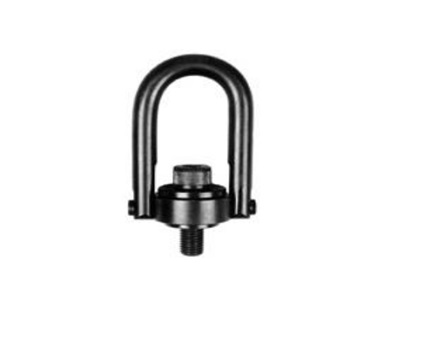

Šroubovací a otočný bod se závitem Actek SHR

Popis:

• Výrobce HTS ACTEK / Actek Hoist rings
• Pevnostní třída 10

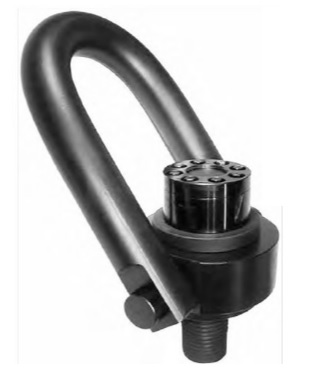

• Metrický i UNC závit.
• Velikost závitu M8 - M90.
• Nosnost 0,5 t - 16 t při úhlu sklonu 90°
• Nosnost 1 t - 22 t při úhlu sklonu 0°
• Otočný o 360° a o 180° umožňuje zvedání z libovolného směru.
• Vysoce odolné oko polohovatelné v rozsahu 180°
• Bezpečnostní faktor 5:1
• Vysokopevnostní legovaná ocel 4140.
• Černá oxidová povrchová úprava odolná proti korozi.
• Kontrola magnetických částic podle ASTM 1444.
• Magneticky testováno na trhliny.

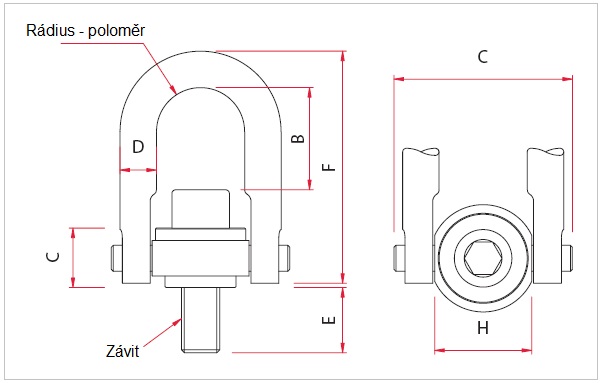

Označení Nosnost
SF 5:1		 Nosnost
SF 4:1		 Závit Rozměry v mm Max. toč.
moment		 Hmotnost
kg kg A B C D E F G H Nm kg
SHR 400 400 500 M8 11 32 18 10 13 68 47 25 9 0,17
SHR 500 500 625 M10 11 30 18 10 18 68 47 25 16 0,17
SHR 1050N 1 050 1 312 M12 18 48 24 13 27 96 66 38 37 0,40
SHR 1050 1 050 1 312 M12 22 60 30 19 19 121 89 51 37 1,08
SHR 1050L 1 050 1 312 M12 22 110 30 19 19 171 89 51 37 1,08
SHR 1900 1 900 2 375 M16 22 56 30 19 29 121 89 51 80 1,12
SHR 1900L 1 900 2 375 M16 22 106 30 19 29 171 89 51 80 1,12
SHR 2150 2 150 2 687 M20 22 52 30 19 34 121 89 51 135 1,19
SHR 2150L 2 150 2 687 M20 22 102 30 19 34 171 89 51 135 1,19
SHR 2850 2 850 3 562 M24 22 48 30 19 39 121 89 51 311 1,36
SHR 3000 3 000 3 750 M20 36 78 43 25 32 166 131 76 135 3,03
SHR 3000L 3 000 3 750 M20 36 118 43 25 32 206 131 76 135 3,03
SHR 4200 4 200 5 250 M24 36 74 43 25 37 166 131 76 311 3,10
SHR 4200L 4 200 5 250 M24 36 114 43 25 37 206 131 76 311 3,10
SHR 4200 4 200 5 250 M30 36 108 43 25 58 206 131 76 637 3,10
SHR 5000 5 000 6 250 M33 36 65 43 25 47 166 131 76 637 3,90
SHR 5500 5 500 6 875 M36 36 62 43 25 57 166 131 76 637 3,90
SHR 7000 7 000 8 750 M30 45 106 54 32 42 222 165 95 637 6,30
SHR 7000 7 000 8 750 M33 45 103 54 32 67 222 165 95 637 6,30
SHR 8500 8 500 10 625 M36 45 100 54 32 56 222 165 95 1085 7,30
SHR 9000 9 000 11 250 M39 45 97 54 32 56 222 165 95 1085 7,80
SHR 9250 9 250 11 562 M42 45 94 54 32 66 222 165 95 1085 8,20
SHR 10000 10 000 12 500 M48 45 88 54 32 66 222 165 95 1085 8,20
SHR 11000 11 000 13 750 M36 57 166 71 44 63 317 217 124 1085 15,50
SHR 12500 12 500 15 625 M42 57 160 71 44 83 317 217 124 1085 16,00
SHR 13500 13 500 16 875 M48 57 154 71 44 83 317 217 124 1085 16,80
SHR 14500 14 500 18 125 M52 57 150 71 44 88 317 217 124 1085 19,10
SHR 15500 15 500 19 375 M56 57 146 71 44 88 317 217 124 1085 19,10
SHR 16500 16 500 20 625 M64 57 138 71 44 88 317 217 124 2847 19,10
SHR 22300 22 300 27 875 M64 76 204 103 57 101 428 271 165 2847 39,00
SHR 24500 24 500 30 625 M72 76 196 103 57 107 428 271 165 5830 41,80
SHR 26500 26 500 33 125 M80 76 188 103 57 117 428 271 165 5830 41,80
SHR 31500 31 500 39 375 M72 95 220 133 70 132 495 359 206 5830 74,00
SHR 33000 33 000 41 250 M90 95 200 133 70 140 495 359 206 6914 127,3
SHR 44600 44 600 55 750 M90 102 235 153 83 177 561 404 218 6914 118,00
