Popis:

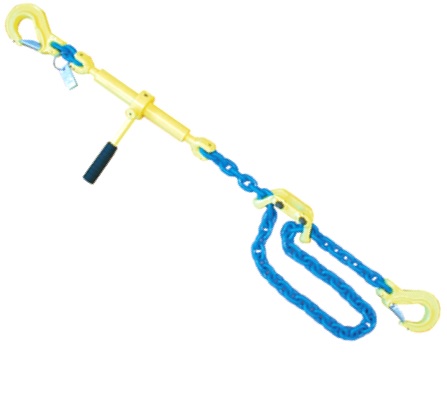

• Rohatkový napínák s přímým připojením řetězu je vybyven pojistkou proti vytočení.
• Standardní délka jedné upínací sestavy je 3,5 m s možností zkrácení pomocí zkracovače MIG.
• Bezpečnostní zkracovač MIG umožňuje okamžitou montáž na jakoukoli řetězovou část.
• Zkracovačem lze zkrátit řetěz v obou směrech a je navržen tak, aby zabránil odpojení řetězu.
• Identifikací řetězové sestavy je štítek, který obsahuje:
evidenční číslo, název výrobce, informaci o dovolených tahových silách.
• Rohatkový napínák má označení zahrnující:
výrobce, kovářský kód, konstrukční velikost, třída jakosti.
• Upínací systém GSR nabízí o 25% vyšší kapacitu než řetězové sestavy třídy 8.
| Označení | LC = max. dov. tahová síla na přímou větev |
Standardní délka v mm | Dosažitelná napínací síla napínák STF přímý tah |
Délka napínání |
Kompl. hmotnost cca. |
||
|---|---|---|---|---|---|---|---|
| daN | t | L1 | L | daN | mm | kg | |
| Z-GSR-8-10 | 5000 | 5,0 | 580 | 3500 | 2350 | 200 | 9,3 |
| Z-GSR-10-10 | 8000 | 8,0 | 620 | 3500 | 2650 | 200 | 12,7 |
| Z-GSR-13-10 | 13000 | 13,0 | 800 | 3500 | 3450 | 220 | 21,5 |
