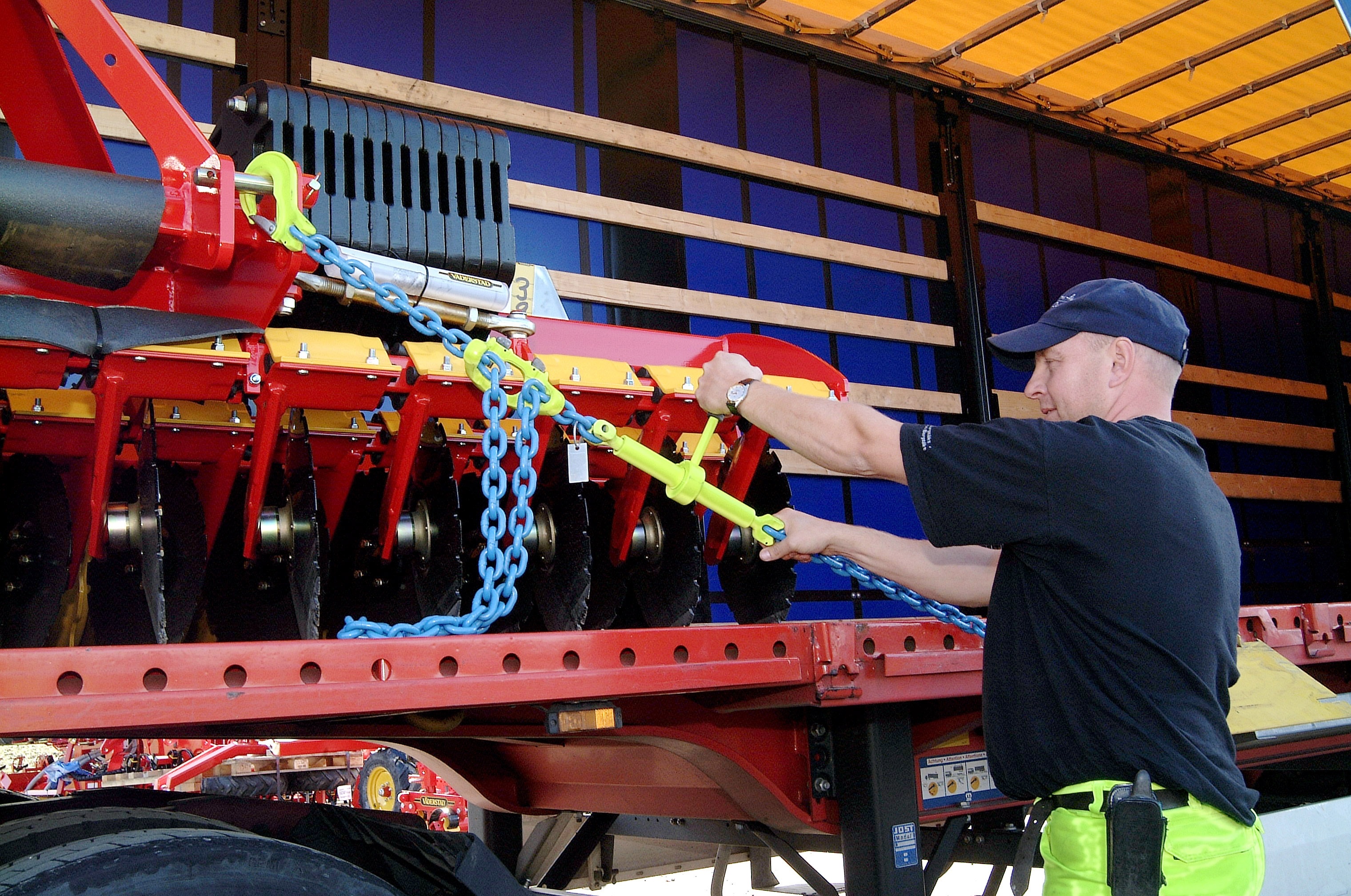

Popis:

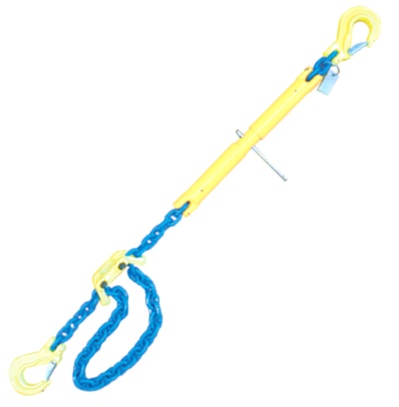

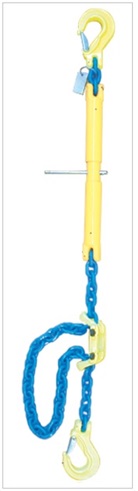

• Vřetenový napínák s přímým připojením řetězu je vybyven pojistkou proti vytočení.
• Standardní délka jedné upínací sestavy je 3,5 m s možností zkrácení pomocí bezpečnostního zkracovače.
• Bezpečnostní zkracovač MIG umožňuje okamžitou montáž na jakoukoli řetězovou část.
• Zkracovačem MIG lze zkrátit řetěz v obou směrech a je navržen tak, aby zabránil odpojení řetězu.
• Upínací systém GSP nabízí o 25% vyšší kapacitu než řetězové sestavy třídy 8.
Označení:
• Identifikace řetězové sestavy je štítek, který obsahuje: evid. číslo, název výrobce,
informaci o dovolených tahových silách.
• Napínák má označení zahrnující: výrobce, třída jakosti, kovářský kód, konstrukční velikost.
Rozměry napínáku GSP:
Označení | LC = dov. tahová síla při úvazu |
Nosnot při zvedání |
Rozměry v mm | Hmotnost cca. |
||
---|---|---|---|---|---|---|
daN (kp) | t | L min. | L max. | Hub | kg | |
GSP-8-10 | 5000 | 2,5 | 340 | 460 | 120 | 1,8 |
GSP-10-10 | 8000 | 4,0 | 460 | 680 | 220 | 4,0 |
GSP-13-10 | 13000 | 6,5 | 530 | 800 | 270 | 6,5 |

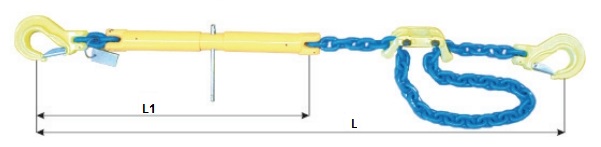

Rozměry řetězové sestavy s napínákem GSP
Označení | LC = max. dov. tahová síla na přímou větev |
Standardní délka v mm | Dosažitelná napínací síla napínák STF přímý tah |
Délka napínání |
Kompl. hmotnost cca. |
||
---|---|---|---|---|---|---|---|
daN | t | L1 | L | daN | mm | kg | |
Z-GSP-8-10 | 5000 | 5,0 | 560 | 3500 | 2350 | 120 | 8,0 |
Z-GSP-10-10 | 8000 | 8,0 | 740 | 3500 | 2650 | 220 | 13,2 |
Z-GSP-13-10 | 13000 | 13,0 | 870 | 3500 | 3450 | 270 | 22,5 |
Označení | LC = max. dov. tahová síla na přímou větev |
Standardní délka v mm | Dosažitelná napínací síla napínák STF přímý tah |
Délka napínání |
Kompl. hmotnost cca. |
||
---|---|---|---|---|---|---|---|
daN | t | L1 | L | daN | mm | kg | |
Z-GSR-8-10 | 5000 | 5,0 | 580 | 3500 | 2350 | 200 | 9,3 |
Z-GSR-10-10 | 8000 | 8,0 | 620 | 3500 | 2650 | 200 | 12,7 |
Z-GSR-13-10 | 13000 | 13,0 | 800 | 3500 | 3450 | 220 | 21,5 |
