Popis:
• Pevnostní třída 6

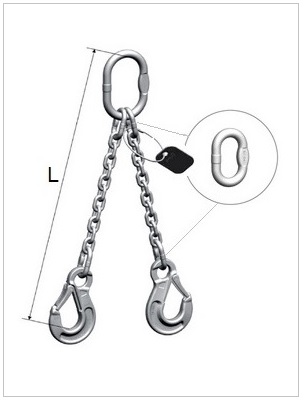

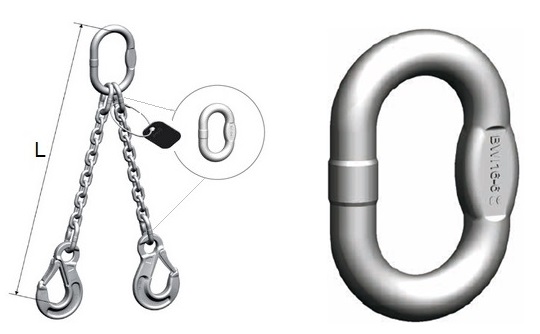

• Svařovaný systém s přechodovým článkem BWI
• Nerezové úvazky jsou vytvořeny svařením jednotlivých komponentů.
• Jednoduchá demontáž a výměna každého jednotlivého komponentu, snadná oprava.
• Vynikající poměr mezi nosností a hmotností úvazků a snadná manipulace pro obsluhu
• Bezpečnostní faktor 4:1
Charakteristika:
• Článek BWI může být použit jako spojovací článek řetězových úvazků s jedním až čtyřmi prameny
ve svařovaných systémech stejně jako konečný článek úvazku.
• Vysoká kvalita tohoto přechodového článku odráží širokou možnost jeho použití.
• Všechny komponenty Pewag winner inox jsou označeny pro snadnou identifikaci.
• Vyšší odolnost vůči kyselinám a žiravinám oproti standardním vázacím řetězům z G8, G10 a G12.
• Elektronicky řízené sváření přechodových článků zaručuje max. antikorozní úpravu.
• Přechodový článek BWI se až na vyjímky hodí pro použití ve vodě, odpadní vodě,
chemikáliích a potravinářských provozech.
• Všechny komponenty je používána nejkvalitnější nerez ocel a jsou testovány na 100 % své nosnosti.

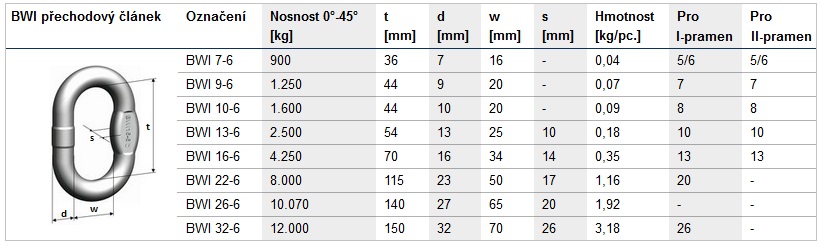

Rozměry BWI:
Tabulka - nosnost nerozových řetězů tř. 6
| Typ úvazku |
 |
 |
 |
 |
 |
 |
 |
 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Úhel sklonu |
– | 0°-45° | 45°-60° | 0°-45° | 45°-60° | – | 0°-45° | 45°-60° | 0°-45° | 0°-45° | – |
| Zátěžový faktor |
1 | 1,4 | 1 | 2,1 | 1,5 | 0,8 | 1,12 | 0,8 | 1,4 | 2,1 | 1,6 |
| Průměr řetězu |
Nosnost (t) | ||||||||||
| 4 | 400 | 560 | 400 | 840 | 600 | 320 | 450 | 320 | 560 | 840 | 640 |
| 5 | 630 | 850 | 630 | 1300 | 940 | 500 | 700 | 500 | 850 | 1300 | 1000 |
| 6 | 900 | 1250 | 900 | 1850 | 1350 | 720 | 1000 | 720 | 1250 | 1850 | 1400 |
| 7 | 1250 | 1750 | 1250 | 2600 | 1850 | 1000 | 1400 | 1000 | 1750 | 2600 | 2000 |
| 8 | 1600 | 2200 | 1600 | 3350 | 2400 | 1280 | 1800 | 1280 | 2200 | 3350 | 2500 |
| 10 | 2500 | 3500 | 2500 | 5250 | 3750 | 2000 | 2800 | 2000 | 3500 | 5250 | 4000 |
| 13 | 4250 | 5950 | 4250 | 8900 | 6350 | 3400 | 4750 | 3400 | 5950 | 8900 | 6800 |
| 16 | 6300 | 8800 | 6300 | 13200 | 9400 | 5040 | 7050 | 5040 | 8800 | 13200 | 10000 |
| 20 | 8000 | 11200 | 8000 | - | - | 6400 | - | 6400 | 11200 | - | 12800 |
| 26 | 12000 | - | 12000 | - | - | 9600 | - | 9600 | - | - | 19200 |
