Popis:
• Pevnostní třída G6.

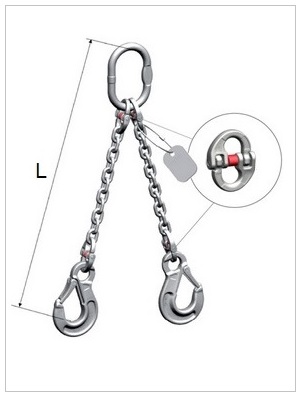

• Montovaný systém se spojkou CWI.
• Vynikající poměr mezi nosností a hmotností úvazku.
• Snadná oprava, jednoduchá demontáž a výměna každého jednotlivého komponentu.
• Bezpečnostní faktor 4:1
• Spojka CWI _ PDF
Charakteristika:

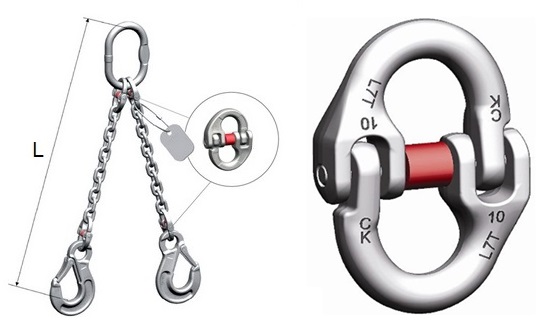

• Nerezový spojovací článek CWI je zápustkový výkovek, skládá se ze dvou symetrických polovin.
• Je použitelný s jakýmkoli jiným komponentem se stejným průměrem materiálu.
• Může být zatížen pouze v přímém tahu, tudíž nelze použít jeden spojovací článek pro uchycení více pramenů.
• Spojovací čep je zajištěn nerezovou pružinou.
• Spojovací článek lze rozebrat a složit třikrát, poté se doporučuje vyměnit čep a pružinu,
aby byla zajištěna 100 % spolehlivost a bezpečí.

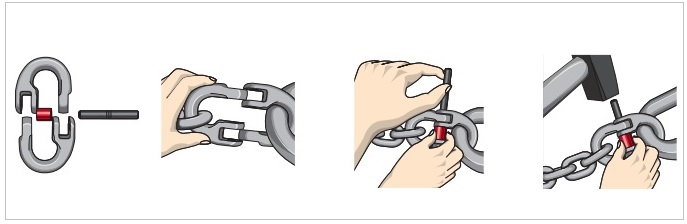

Montáž CWI:

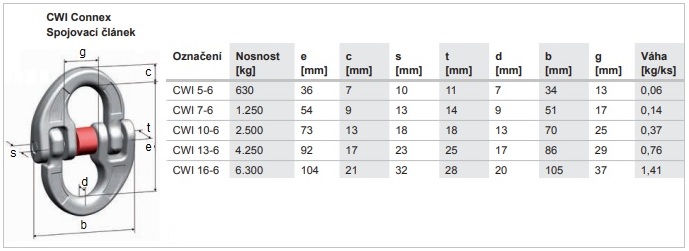

Rozměry CWI:
Tabulka - nosnost nerozových řetězů tř. 6
| Typ úvazku |
 |
 |
 |
 |
 |
 |
 |
 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Úhel sklonu |
– | 0°-45° | 45°-60° | 0°-45° | 45°-60° | – | 0°-45° | 45°-60° | 0°-45° | 0°-45° | – |
| Zátěžový faktor |
1 | 1,4 | 1 | 2,1 | 1,5 | 0,8 | 1,12 | 0,8 | 1,4 | 2,1 | 1,6 |
| Průměr řetězu |
Nosnost (t) | ||||||||||
| 4 | 400 | 560 | 400 | 840 | 600 | 320 | 450 | 320 | 560 | 840 | 640 |
| 5 | 630 | 850 | 630 | 1300 | 940 | 500 | 700 | 500 | 850 | 1300 | 1000 |
| 6 | 900 | 1250 | 900 | 1850 | 1350 | 720 | 1000 | 720 | 1250 | 1850 | 1400 |
| 7 | 1250 | 1750 | 1250 | 2600 | 1850 | 1000 | 1400 | 1000 | 1750 | 2600 | 2000 |
| 8 | 1600 | 2200 | 1600 | 3350 | 2400 | 1280 | 1800 | 1280 | 2200 | 3350 | 2500 |
| 10 | 2500 | 3500 | 2500 | 5250 | 3750 | 2000 | 2800 | 2000 | 3500 | 5250 | 4000 |
| 13 | 4250 | 5950 | 4250 | 8900 | 6350 | 3400 | 4750 | 3400 | 5950 | 8900 | 6800 |
| 16 | 6300 | 8800 | 6300 | 13200 | 9400 | 5040 | 7050 | 5040 | 8800 | 13200 | 10000 |
| 20 | 8000 | 11200 | 8000 | - | - | 6400 | - | 6400 | 11200 | - | 12800 |
| 26 | 12000 | - | 12000 | - | - | 9600 | - | 9600 | - | - | 19200 |
Dotaz k produktu Montovaný řetězový nerez úvazek Pewag Inox.
