Hydraulický válec YALE, typ YCS

Hydraulický válec s dutým pístem Yale YCS

• Maximální provozní tlak 700 bar
• Jednočinná funkce s pružinovým vratným chodem

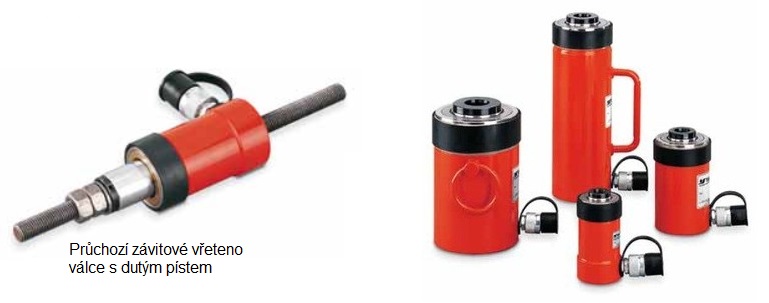

• Velký průchozí vývrt v ose pístnice
• Pochromována, vedena dvojitým bronzovým pouzdrem
• Těleso válce i pístnice jsou zhotoveny z chrommolybdenové oceli, zušlechtěné tepelným zpracováním
• Připojovací závit 3/8" NPT
• Nosnost 12 t - 93 t

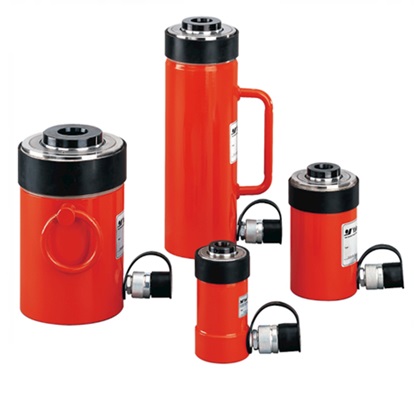

Válce Yale YCS

Vlastnosti:
• Jsou sériově vybaveny objímkou rychlospojky CFY-1 S ochranným prachovým víčkem CDF-9.
• Větší válce jsou opatřeny držadlem pro přenášení případně závěsnými oky s metrickými závity pro připevnění.

Nosnost válce (t)	Model	EAN-kód 4025092*	Tlačná síla (kN)	Zdvih (mm)	Plocha pístu (cm2)	Max. obsah oleje (cm3)	Stavební výška (mm)	Průchozí Ø vývrtu (mm)	Vnější Ø válce (mm)	Hmotnost (kg)
12	YCS-12/40	*150873	120	40	17,2	71	142	20	70	3,5
12	YCS-12/75	*150880	120	75	17,2	132	195	20	70	4,5
21	YCS-21/50	*150897	214	50	30,5	153	173	27	100	8,5
21	YCS-21/150	*150903	214	150	30,5	458	335	27	100	15,0
33	YCS-33/60	*150910	335	60	47,9	287	193	33	114	12,0
33	YCS-33/150	*150927	335	150	47,9	716	343	33	114	21,0
57	YCS-57/70	*150934	567	70	81,0	562	242	42	150	25,0
62	YCS-62/150	*150941	618	150	88,3	1.330	335	55	163	38,0
93	YCS-93/75	*150958	930	75	133,0	990	280	80	214	55,0

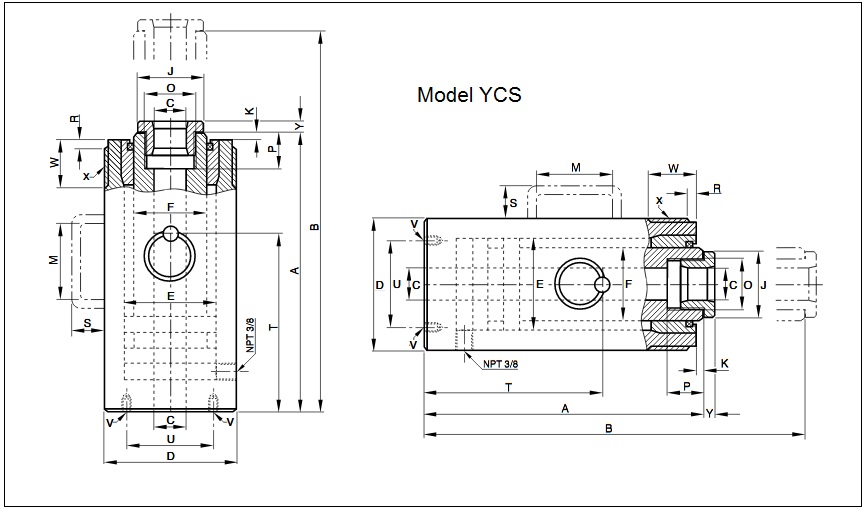

**Rozměry YCS**
Modell	YCS-12/40	YCS-12/75	YCS-21/50	YCS-21/150	YCS-33/60	YCS-33/150	YCS-57/70	YCS-62/150	YCS-93/75
A, mm	135	188	163	325	183	333	230	323	265
B, mm	175	263	213	475	243	483	300	473	340
C, mm	20	20	27	27	33	33	42	55	80
D, mm	70	70	100	100	114	114	150	163	214
E, mm	55	55	73	73	90	90	118	130	170
F, mm	40	40	53	53	65	65	90	100	136
J, mm	38	38	50	50	62	62	85	96	132
K, mm	3	3	3	3	3	3	3	3	5
M, mm	-	-	-	120	-	120	-	-	-
O, mm	M30 x 1,5	M30 x 1,5	M40 x 1,5	M40 x 1,5	M48 x 1,5	M48 x 1,5	M65 x 2	M78 x 2	M115 x 2
P, mm	20	20	25	25	30	30	35	40	45
R, mm	4	4	5	5	5	5	5	5	-
S, mm	-	-	-	51	-	51	24	24	24
T, mm	-	-	-	-	-	-	155	200	170
U, mm	58	58	82	82	92	92	120	135	180
V, mm	2 x M8	2 x M8	2 x MIO	2 x MIO	4 x MIO	4 x MIO	4 x M12	4 x M12	4 x M16
W, mm	30	30	35	35	40	40	50	60	-
X, mm	M70 x 2	M70 x 2	M100 x 2	M100 x 2	M110 x 2	M110 x 2	M150 x 3	M160 x 3	-
Y, mm	7	7	10	10	10	10	12	12	15
