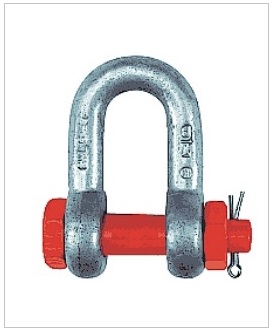

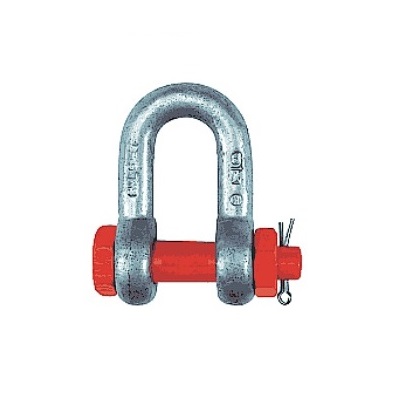

Vysokopevnostní třmen s maticí a závlačkou HC1
- Skladem
- Ostatní
0,00 Kč
0,00 Kč bez DPH
Popis:
• Montážní třmen / šekl s maticí a závlačkou.
• Nosnost 0,5t - 17,5t
• Rovné provedení, typ HC.

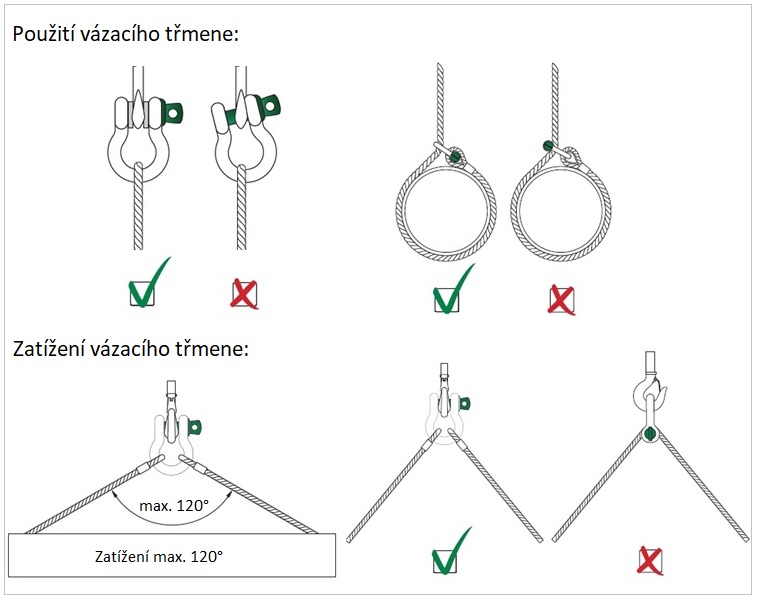

Použití:
• Při použití dvouprameného vázacího úvazku, musí být závěsný kolík umístěn v háku.
• Vyhněte se zvedacím aplikacím, kde se náklad může pohybovat přes šroubovací čep.
• Tam, kde je nutná max. bezpečnost, použijte vázací třmen/šekl se šroubem, maticí a závlačkou.
• Montážní třmeny HC nesmí výt zatěžovány do boku. Pokud není možné
vyhnout se bočnímu zatížení třmenu, musí být nosnost redukována.

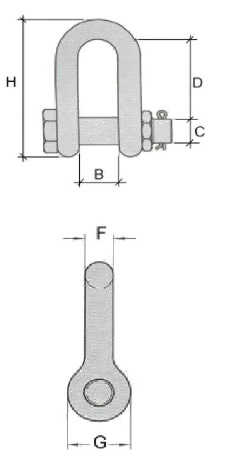

Parametry HC1:
| Nosnost (kg) |
Rozměry (mm) | ||||||
| A | B | C | D | F | H | G | |
| 500 | x | 11,9 | 7,87 | 22,4 | 6,35 | 41 | 15,5 |
| 750 | x | 13,5 | 9,65 | 33 | 7,87 | 55 | 19,1 |
| 1.000 | x | 16,8 | 11,2 | 31,8 | 9,65 | 59 | 23,1 |
| 1.500 | x | 19,1 | 12,7 | 36,6 | 11,2 | 68 | 26,9 |
| 2.000 | x | 20,6 | 16 | 41,4 | 12,7 | 77 | 30,2 |
| 3.250 | x | 26,9 | 19,1 | 51 | 16 | 95 | 38,1 |
| 4.750 | x | 31,8 | 22,4 | 60 | 20,6 | 115 | 46 |
| 6.500 | x | 36,8 | 25,4 | 71,5 | 24,5 | 135 | 53 |
| 8.500 | x | 42,9 | 28,7 | 81 | 25,4 | 151 | 60,5 |
| 9.500 | x | 46 | 31,8 | 91 | 31,8 | 173 | 68,5 |
| 12.000 | x | 51,5 | 35,1 | 100 | 35,1 | 190 | 76 |
| 13.500 | x | 57 | 38,1 | 111 | 38,1 | 210 | 85 |
| 17.000 | x | 60,5 | 41,4 | 122 | 41,2 | 230 | 92 |
| 25.000 | x | 73 | 51 | 146 | 54 | 280 | 106 |
| 35.000 | x | 82,5 | 57 | 171 | 57 | 320 | 122 |
| 55.000 | x | 105 | 70 | 203 | 66,5 | 380 | 145 |
| 85.000 | x | 127 | 82,5 | 216 | 89 | 430 | 165 |
| 120.000 | x | x | x | x | x | x | |
