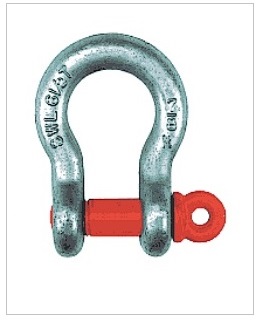

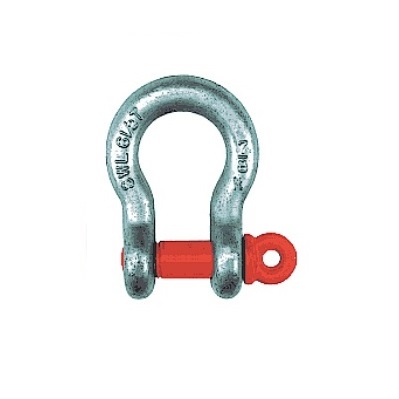

Popis:
• Montážní třmen / šekl se závitovým šroubem
• Kruhové provedení, typ HA.
Použití:
• Při použití dvouprameného vázacího úvazku, musí být závěsný kolík umístěn v háku.
• Vyhněte se zvedacím aplikacím, kde se náklad může pohybovat přes šroubovací čep.
• Tam, kde je nutná max. bezpečnost, použijte vázací třmen/šekl se šroubem, maticí a závlačkou.
• Montážní třmeny HA nesmí výt zatěžovány do boku. Pokud není možné
vyhnout se bočnímu zatížení třmenu, musí být nosnost redukována.
Parametry HA2:
| Nosnost (kg) |
Rozměry (mm) | ||||||
| A | B | C | D | F | H | G | |
| 330 | 15,2 | 9,65 | 5,35 | 22,3 | 4,83 | 38 | 14,2 |
| 500 | 19,8 | 11,9 | 7,87 | 28,7 | 6,35 | 52 | 15,5 |
| 750 | 21,3 | 13,5 | 9,65 | 30,9 | 7,87 | 53 | 19,1 |
| 1.000 | 26,2 | 16,8 | 11,2 | 36,5 | 9,65 | 65 | 23,1 |
| 1.500 | 29,5 | 19,1 | 12,7 | 42,9 | 11,2 | 75 | 26,9 |
| 2.000 | 33,3 | 20,6 | 16 | 47,7 | 12,7 | 85 | 30,2 |
| 3.250 | 42,9 | 26,9 | 19,1 | 60,5 | 17,5 | 107 | 38,1 |
| 4.750 | 51 | 31,8 | 22,4 | 71 | 20,6 | 128 | 46 |
| 6.500 | 58 | 36,8 | 25,4 | 84 | 24,6 | 150 | 53 |
| 8.500 | 68,5 | 42,9 | 28,7 | 95 | 26,9 | 167 | 60,5 |
| 9.500 | 74 | 46 | 31,8 | 108 | 31,8 | 191 | 68,5 |
| 12.000 | 82,5 | 51,5 | 35,1 | 119 | 33,1 | 205 | 76 |
| 13.500 | 92 | 57 | 38,1 | 133 | 38,1 | 232 | 85 |
| 17.000 | 98,5 | 60,5 | 41,4 | 146 | 41,2 | 254 | 92 |
| 25.000 | 127 | 73 | 51 | 178 | 57 | 313 | 106 |
| 35.000 | 146 | 82,5 | 57 | 197 | 61 | 347 | 122 |
| 55.000 | 184 | 105 | 70 | 267 | 79,5 | 470 | 145 |
